AIRFLESS/PVC
AIRFLESS/PVC
Applicazione:

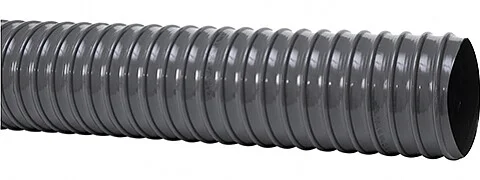

Tubo in pvc con spirale pvc idoneo per aspirazione di aria, fumi, gas, per condizionamento e ventilazione. Tubo autoestinguente secondo le UL 94 V2.
Sottostrato: liscio in PVC grigio
Rinforzo: sirale in pvc bianca rigida antiurto
Copertura esterna: in pvc grigio resistente agli agenti atmosferici e a gran parte dei prodotti chimici.
Temperatura di esercizio: -10°C+ 60°C
Tutti i dati tecnici sono riferiti ad una temperatura di 23˚ C ±2˚ C (ISO 291)
tolleranze su tutti i diametri indicati ±5%.
Dimensioni | Valori | |||||
Diametro interno mm | DN | Aspirazione bar | Raggio di curvatura mm | Peso G/m | ||
25 | 1" | 0.4 | 25 | 180 | ||
30 | 1.3/16" | 0.4 | 30 | 200 | ||
32 | 1.1/4" | 0.4 | 32 | 220 | ||
35 | 1.3/8" | 0.4 | 35 | 240 | ||
38 | 1.1/2" | 0.4 | 38 | 260 | ||
40 | 1.9/16" | 0.3 | 40 | 280 | ||
45 | 1.3/4" | 0.3 | 45 | 360 | ||
50 | 2" | 0.3 | 50 | 450 | ||
60 | 2.3/8" | 0.3 | 60 | 540 | ||
63 | 2.1/2" | 0.3 | 65 | 580 | ||
70 | 2.3/4" | 0.3 | 70 | 600 | ||
76 | 3" | 0.3 | 75 | 680 | ||
80 | 3.5/32" | 0.3 | 80 | 710 | ||
90 | 3.17/32" | 0.3 | 90 | 780 | ||
100 | 4" | 0.3 | 100 | 930 | ||
110 | 4.3/6" | 0.3 | 110 | 1020 | ||
120 | 4.3/4" | 0.3 | 120 | 1100 | ||
127 | 5" | 0.3 | 127 | 1200 | ||
130 | 5.1/8" | 0.3 | 130 | 1250 | ||
140 | 5.1/2" | 0.3 | 140 | 1300 | ||
150 | 6" | 0.3 | 150 | 1600 | ||
160 | 6.5/16" | 0.25 | 160 | 1800 | ||
180 | 7.1/8" | 0.25 | 180 | 2200 | ||
203 | 8" | 0.25 | 200 | 2320 | ||
250 | 10" | 0.20 | 250 | 2400 | ||
300 | 12" | 0.20 | 300 | 3600 | ||
Altri diametri e/o pressioni realizzabili su richiesta - I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
