SERIE TV
Innesti Rapidi

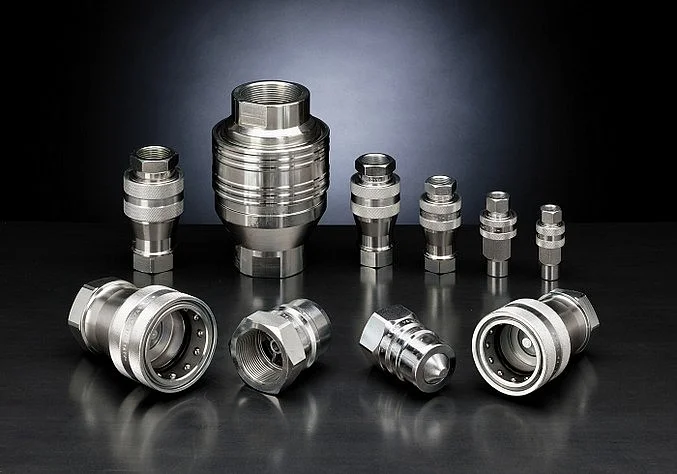

SERIE TV



Applicazioni:

La serie TV è un innesto che si adatta bene a qualsiasi applicazione oleodinamica sia nell'industria che in agricoltura: punti di forza sono la sua robustezza e la vasta gamma di misure in cui è prodotto. Le misure del 1.1/4”, 1.1/2” e 2” sono disponibili anche in OTTONE e acciaio inossidabile AISI 316.

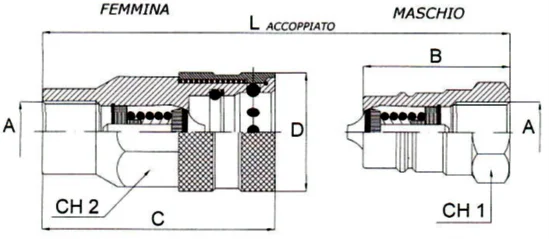

Da 1/4" a 1/2"

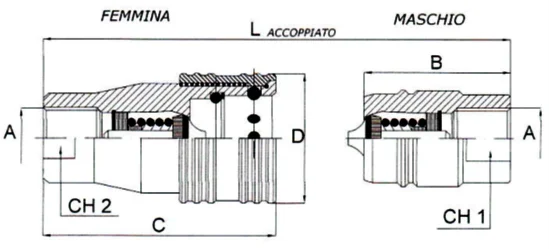

Da 3/4" a 1.1/2"

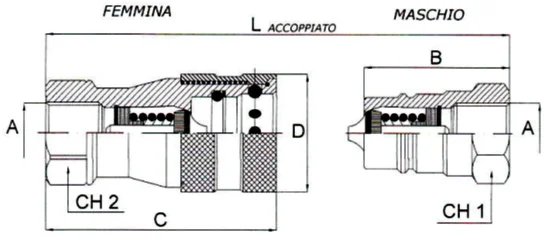

Da 2" a 3"
Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
B
C
D
L
CH1
CH2
6
1/4"
350
35
55
27
71
19
21
10
3/8"
300
39
60.5
35
79.5
22
27
12
1/2"
250
45
73
40
90
27
32
20
3/4"
250
53
86
48
106.5
34
34
25
1"
200
58
95
58
116.5
41
41
32
1.1/4"
150
70
114
70
140
55
50
38
1.1/2"
120
70
114
80
141
60
55
50
2"
100
89
139
114
177
70
70
63
2.1/2"
100
89
139
114
177
84
84
76
3"
70
100
155
139
200
100
100
Caratteristiche tecniche
Intercambiabilità:
ISO 7241-1A
Occlusione:
valvola a fungo
Sistema di aggancio:
a corona di sfere
Connessione:
arretrando la ghiera
Disconnessione:
arretrando la ghiera
Innestabilità con pressione:
non consentita
Disinnestabilità compressione:
non consentita
Filettature:
BSP – NPTF – BSPT – UNF – METRICHE
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2"
Materiali:
  • Femmina in acciaio al carbonio
  • Maschio in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Valvole in acciaio temprato
  • Protezione superficiale: zincatura e passivazione Cr III
  • Molle in acciaio C72
  • Sfere ad alta resistenza in acciaio 100 C6
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
